Геотехнический прогноз — это оценка влияния строительства на изменение напряженно-деформированного состояния окружающего грунтового массива, в том числе оснований зданий и сооружений окружающей застройки.
В соответствии с:
— Федеральным законом «Технический регламент о безопасности зданий и сооружений» № 384-ФЗ от 30.12.2009 г;
— СП 248.1 325 800.2016 «Сооружения подземные. Правила проектирования»;
— СП 249.1 325 800.2016 «Коммуникации подземные. Проектирование и строительство закрытым и открытым способом»;
— СП 22.13 330.2016 «Основания зданий и сооружений»;
Геотехнический прогноз необходимо выполнять для сооружений окружающей застройки, расположенных в пределах предварительно назначаемой зоны влияния строящегося или реконструируемого сооружения, которая определяется в зависимости от глубины котлована и типа крепления грунта.
Перед выполнением геотехнического прогноза необходимо провести техническое обследование состояния конструкций сооружений окружающей застройки, расположенных в предварительно назначаемой зоне влияния нового строительства или реконструкции. По результатам технического обследования следует определить категорию технического состояния сооружений окружающей застройки.
Оценка влияния от строительства выполняется путем математического моделирования изменения напряженно-деформированного состояния грунтового массива с применением метода конечных элементов с помощью программного комплекса PLAXIS. В процессе двухмерных расчетов определяются напряжения, деформации, прочность (устойчивость) в сложных геотехнических системах с учётом совместной работы инженерных конструкций и их взаимодействия с грунтом на этапах строительства, эксплуатации и реконструкции.
«Центр геотехнической оценки влияния строительства» выполняет работы по обследованию технического состояния строительных конструкций зданий и сооружений, а так же геотехнические расчеты степени влияния строительства.
В соответствии с:
— Федеральным законом «Технический регламент о безопасности зданий и сооружений» № 384-ФЗ от 30.12.2009 г;
— СП 248.1 325 800.2016 «Сооружения подземные. Правила проектирования»;
— СП 249.1 325 800.2016 «Коммуникации подземные. Проектирование и строительство закрытым и открытым способом»;
— СП 22.13 330.2016 «Основания зданий и сооружений»;
Геотехнический прогноз необходимо выполнять для сооружений окружающей застройки, расположенных в пределах предварительно назначаемой зоны влияния строящегося или реконструируемого сооружения, которая определяется в зависимости от глубины котлована и типа крепления грунта.
Перед выполнением геотехнического прогноза необходимо провести техническое обследование состояния конструкций сооружений окружающей застройки, расположенных в предварительно назначаемой зоне влияния нового строительства или реконструкции. По результатам технического обследования следует определить категорию технического состояния сооружений окружающей застройки.
Оценка влияния от строительства выполняется путем математического моделирования изменения напряженно-деформированного состояния грунтового массива с применением метода конечных элементов с помощью программного комплекса PLAXIS. В процессе двухмерных расчетов определяются напряжения, деформации, прочность (устойчивость) в сложных геотехнических системах с учётом совместной работы инженерных конструкций и их взаимодействия с грунтом на этапах строительства, эксплуатации и реконструкции.
«Центр геотехнической оценки влияния строительства» выполняет работы по обследованию технического состояния строительных конструкций зданий и сооружений, а так же геотехнические расчеты степени влияния строительства.
Оценка влияния строительства (геотехнический прогноз)
Наши услуги:
• Оценка влияния строительства (геотехнический прогноз) в PLAXIS •
Цель работы:
В результате геотехнических расчетов должны быть определены:
— значения дополнительных деформаций оснований и фундаментов сооружений окружающей застройки;
— радиус зоны влияния rзв.
Состав работ:
— анализ исходных данных: геологическое строение участка, конструктивные решения существующих и строящихся зданий и сооружений;
— схематизация исходных данных для построения математической модели;
— верификация расчетной модели;
— выполнение расчетов влияния строительства;
— графическая интерпретация и анализ результатов расчетов;
— формирование технического заключения «Оценка влияния строительства».
В результате геотехнических расчетов должны быть определены:
— значения дополнительных деформаций оснований и фундаментов сооружений окружающей застройки;
— радиус зоны влияния rзв.
Состав работ:
— анализ исходных данных: геологическое строение участка, конструктивные решения существующих и строящихся зданий и сооружений;
— схематизация исходных данных для построения математической модели;
— верификация расчетной модели;
— выполнение расчетов влияния строительства;
— графическая интерпретация и анализ результатов расчетов;
— формирование технического заключения «Оценка влияния строительства».

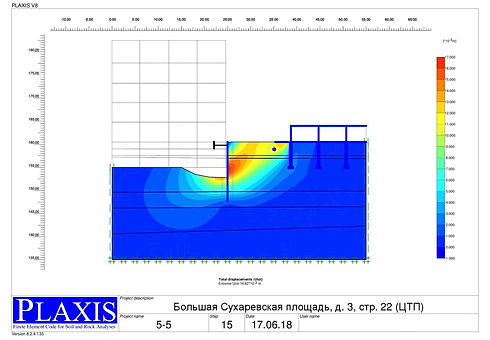

Рис. 1. Расчет влияния нового строительства на окружающую застройку. Деформации массива грунта при разработке котлована
Рис. 2. Расчет влияния нового строительства на окружающую застройку. Нормальные напряжения при разработке котлована

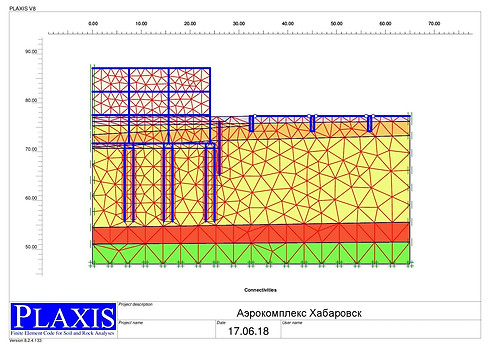

Рис. 3. Расчет горизонтальных перемещений шпунтового ограждения котлована. Деформированная сетка КЭ

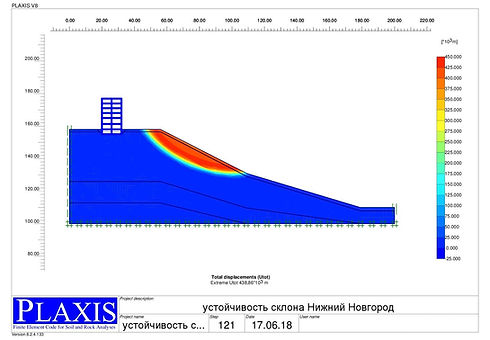

Рис. 4. Расчет устойчивости склона при новом строительстве. Определение коэффициента устойчивости
При возведении новых, реконструкции эксплуатируемых объектов, прокладке, ремонте и реконструкции новых и уже проложенных коммуникаций существует риск осадки оснований существующих строений, влекущий за собой возникновение в них недопустимых деформаций строительных конструкций. Для предотвращения возникновения таких рисков необходим геотехнический прогноз влияния строительства, позволяющий оценить величину воздействия ведущихся строительных работ на состояние грунтов вблизи стройплощадки.
Геотехнический прогноз – что это такое в понятии СП
Геотехнический прогноз – это определенная расчетом степень воздействия строительных работ на напряженно-деформированное состояние грунтов, составляющих основание строений, находящихся в районе застройки, причем прогноз выполняется как для новых, реконструируемых объектов, так и для разработки проектов подземных сооружений и сетей жизнеобеспечения. Действующий нормативный документ – СП 22.13330.2016 в п. 9.33 регламентирует обязательное выполнение геотехнического прогноза.
Итоги геотехнического прогноза
По итогам выполнения геотехнического расчета определяются следующие величины:
- радиус зоны влияния ведущегося строительства;
- дополнительных деформаций грунтов, влияющих на характеристики грунтов и конструкций фундаментов строений в районе стройки.
Оценка влияния строительства – что это такое
Оценка влияния строительства – это определенное расчетом состояние грунта, в котором ведутся строительные работы, позволяющий спрогнозировать реальное напряженно-деформированное состояние грунтов, формирующих основания эксплуатируемых строений.
Когда предварительного определена зона влияния нового строительства, реконструкции или трассы инженерной сети, в ее границах производится обследование конструкций зданий, входящих в зону. На величине радиуса зоны влияния стройки сказываются: характеристики грунтов, вертикальные отметки дна котлована, способы крепления его стенок, отметки подошвы фундамента здания и другие показатели, способные повлиять на расчет оценки влияния строительства на окружающую застройку.
Когда предварительного определена зона влияния нового строительства, реконструкции или трассы инженерной сети, в ее границах производится обследование конструкций зданий, входящих в зону. На величине радиуса зоны влияния стройки сказываются: характеристики грунтов, вертикальные отметки дна котлована, способы крепления его стенок, отметки подошвы фундамента здания и другие показатели, способные повлиять на расчет оценки влияния строительства на окружающую застройку.
• Обследование технического состояния строительных конструкций зданий и сооружений, расположенных в зоне влияния строительства •
Цель работы:
При проведении обследований зданий и сооружений окружающей застройки выдается заключение о техническом состоянии строительных конструкций и величинах допускаемых дополнительных деформаций в соответствии с СП 22.13330.2016.
Состав работ:
- техническое обследование несущих конструкций здания, включающее обмерно–обследовательские и инженерно-конструкторские работы с фотофиксацией;
- составление дефектной ведомости. Графические приложения (фасады здания, расположение дефектов на конструкциях, фотографии фрагментов строительных конструкций);
- определение прочностных характеристик материалов конструктивных элементов методом упругого отскока (молоток «Шмидта») и/или ультразвуковым прибором;
- определение общей категории текущего состояния строительных конструкций здания;
- формирование технического заключения «Обследование технического состояния строительных конструкций».
При проведении обследований зданий и сооружений окружающей застройки выдается заключение о техническом состоянии строительных конструкций и величинах допускаемых дополнительных деформаций в соответствии с СП 22.13330.2016.
Состав работ:
- техническое обследование несущих конструкций здания, включающее обмерно–обследовательские и инженерно-конструкторские работы с фотофиксацией;
- составление дефектной ведомости. Графические приложения (фасады здания, расположение дефектов на конструкциях, фотографии фрагментов строительных конструкций);
- определение прочностных характеристик материалов конструктивных элементов методом упругого отскока (молоток «Шмидта») и/или ультразвуковым прибором;
- определение общей категории текущего состояния строительных конструкций здания;
- формирование технического заключения «Обследование технического состояния строительных конструкций».

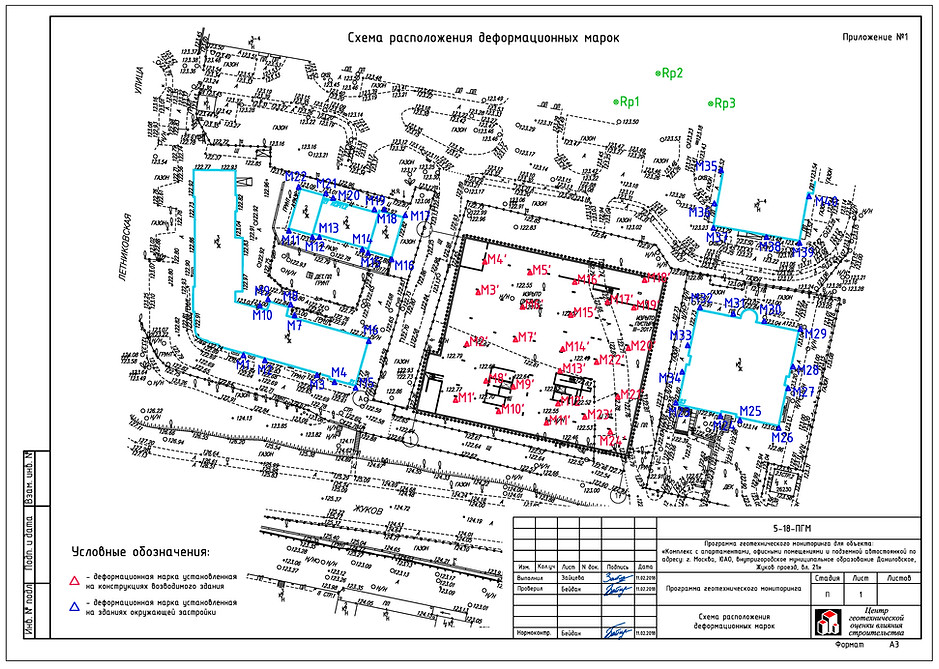

• Разработка тома «Программа геотехнического мониторинга» •
Цель работы:
Деформационный мониторинг зданий и сооружений, расположенных в зоне влияния строительства должен показать в какой мере проектные параметры и расчетные обоснования совпадают с реальными параметрами, а также дать возможность строительным и эксплуатационным организациям своевременно принять необходимые меры по предотвращению возможных деформаций или устранению последствий таких деформаций в ходе работ по устройству котлована и возведению проектируемого здания.
Деформационный мониторинг зданий и сооружений, расположенных в зоне влияния строительства должен показать в какой мере проектные параметры и расчетные обоснования совпадают с реальными параметрами, а также дать возможность строительным и эксплуатационным организациям своевременно принять необходимые меры по предотвращению возможных деформаций или устранению последствий таких деформаций в ходе работ по устройству котлована и возведению проектируемого здания.
• Разработка проектной / рабочей документации конструктивных решений ограждений котлованов в виде шпунта или «стены в грунте» •
Цель работы:
Для возведения зданий в условиях плотной городской застройки, при устройстве конструкций нулевого цикла, в зависимости от инженерно-геологических условий участка строительства, глубины строительного котлована, удаленности зданий окружающей застройки и многих других факторов, очень часто крепление котлована приходится выполнять в виде шпунтового ограждения или «стены в грунте».
Для возведения зданий в условиях плотной городской застройки, при устройстве конструкций нулевого цикла, в зависимости от инженерно-геологических условий участка строительства, глубины строительного котлована, удаленности зданий окружающей застройки и многих других факторов, очень часто крепление котлована приходится выполнять в виде шпунтового ограждения или «стены в грунте».
Стоимость работ:
«Центр геотехнической оценки влияния строительства» готов выполнить вышеуказанные работы с наивысшим качеством, в минимальные сроки, по наименьшей рыночной стоимости. Стоимость предлагаемых проектных работ, с учетом договорного понижающего коэффициента 0.7, будет до 30% ниже чем полная сметная (рыночная) стоимость выполнения данных работ, рассчитанная по МРР и СБЦ.
Расценки на работы по оценке влияния строительства
Окончательная стоимость работ зависит от объема и сложности работ для конкретного объекта, и может меняться как в меньшую, так и в большую сторону.
Практическая реализация итогов геотехнического прогноза
Если определенная по результатам расчетов дополнительная осадка фундаментов эксплуатируемых объектов, возникающая под воздействием усилий, связанных с работами на новостройках или объектах реконструкции будет больше предельного значения дополнительной осадки, регламентированной нормами в соответствии с техническим состоянием этих строений, необходима разработка документации с детализацией мероприятий, содержащих:
- изменение конструкции котлована – отметки дна, конфигурации, способов закрепления стенок;
- снижение величины деформаций оснований эксплуатируемых объектов – возведение разделительных стенок, закрепление грунтов;
- снижение величины дополнительных просадок, их неравномерности или увеличивающие пространственную жесткость эксплуатируемых объектов – усиление конструкции фундаментов, создание железобетонных и металлических поясов жесткости ниже и выше нулевой отметки.
Методика геотехнического расчета
Для того чтобы разработать полноценное геотехническое обоснование строительства требуется исходная информация:
Геотехнический прогноз дает возможность разработать мероприятия, направленные на обеспечение надежности и долговечности в ходе эксплуатации зданий.
- технические отчеты о геологических и гидрогеологических изысканиях на застраиваемых участках и на участках, входящих в зону влияния стройки;
- технические отчеты об обследовании объектов, входящих в зону влияния стройки.
- нагрузок от новостроек или реконструируемых объектов;
- отметки уровней грунтовых вод до начала нового строительства и после него;
- величину смещения ограждений стенок котлована;
- объем котлована, дающий возможность определить величину снижения нагрузок из-за выемки грунта.
Геотехнический прогноз дает возможность разработать мероприятия, направленные на обеспечение надежности и долговечности в ходе эксплуатации зданий.
